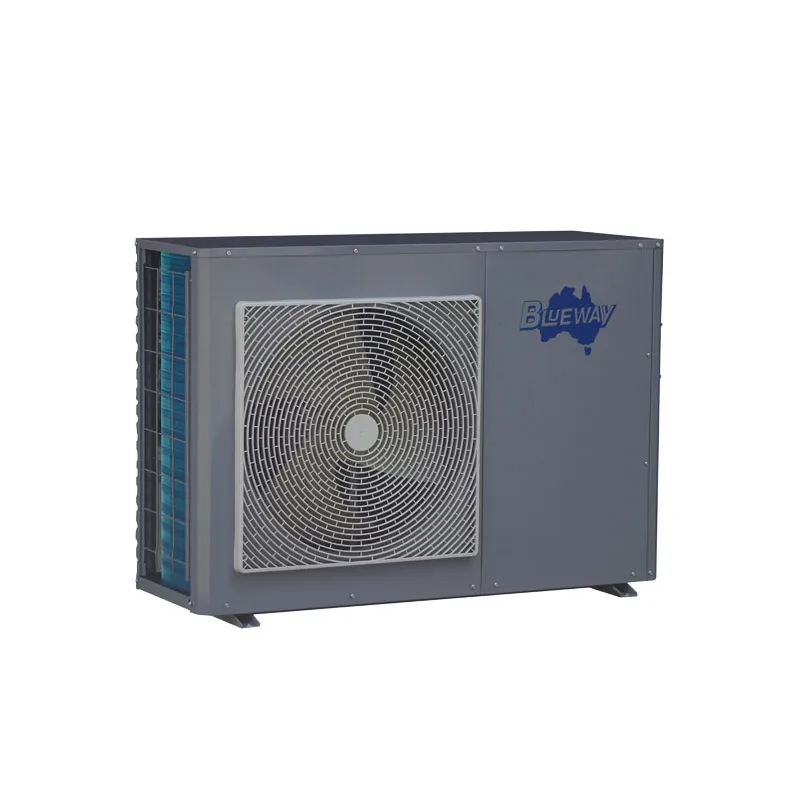

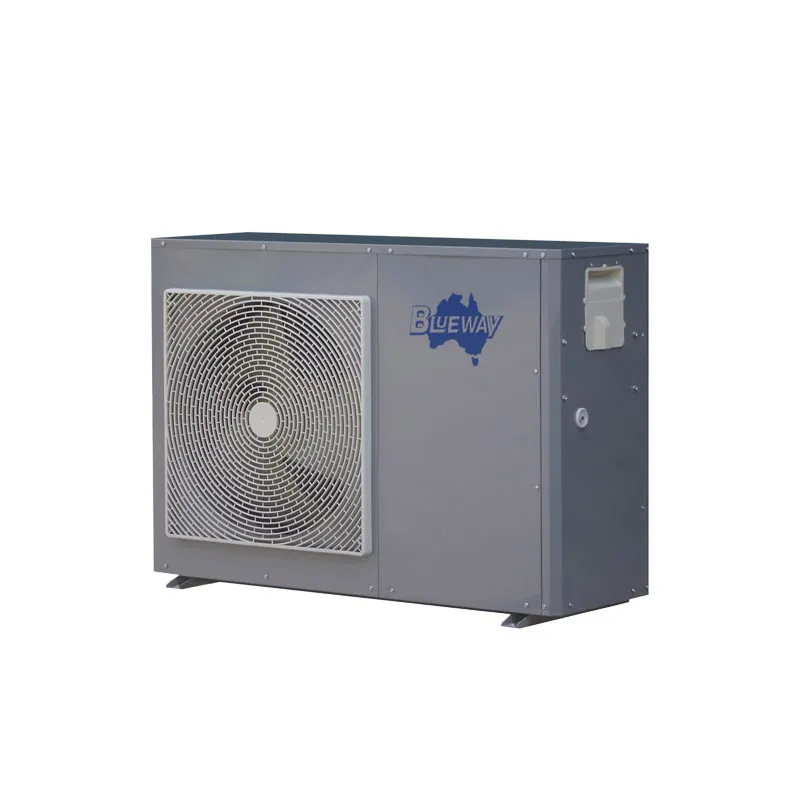

R290 lämpöpumppu lattialämmitykseen

TheR290 lämpöpumppu lattialämmitykseenon kehittynyt ilma-vesi DC-invertterijärjestelmä, joka on suunniteltu täyttämään nykyaikaisten asuin- ja kevyiden liikerakennusten täydelliset vesihuoltotarpeet. Bluewayn – vuodesta 1993 toimineen vakiintuneen LVI-asiantuntijan – Shundessa, Foshanissa, Kiinassa valmistama tämä lämpöpumppusarja tarjoaa luotettavan tilan lämmityksen, kesätilan jäähdytyksen ja saniteettiveden (DHW) yhdessä integroidussa ratkaisussa.

Hydrauliset lattialämmitysjärjestelmät toimivat optimaalisella energiatehokkuudella, kun ne toimitetaan alhaisen tai keskitason veden lämpötilalla. Lattialämmityksen lämpöpumppu on räätälöity erityisesti näitä käyttöparametreja varten. Moduloimalla jatkuvasti kompressorin kapasiteettia vastaamaan reaaliaikaista lämmöntarvetta, järjestelmä eliminoi energiaintensiivisen täyskuormituksen ja ylläpitää tarkat sisävesisyötön lämpötilat ja alentaa merkittävästi kausittaista virrankulutusta.

Ydinedut säteilevälle lattialle

Säteilylattialämmitys perustuu tasaiseen lämmön jakautumiseen suurille pinnoille. DC-invertterilämpöpumpun integrointi lattian alla olevilla putkisilmukoilla tarjoaa useita teknisiä ja toiminnallisia etuja:

• Optimoitu vesitehokkuus:Matalan lämpötilan vesijärjestelmissä käyttö mahdollistaa lämpöpumpun kompressorin kauden huipputehokkuuden, mikä maksimoi energiansäästön verrattuna perinteisiin korkean lämpötilan kattiloihin.
• Tasainen lämpömukavuus:Säteilylämmitys eliminoi vedon, kylmät kohdat ja ilmassa kulkeutuvan pölykierron, mikä takaa tasaisen pystysuuntaisen lämpötilagradientin lattiasta ylöspäin.
• Käännettävä kesäjäähdytys:Lämpiminä kuukausina järjestelmä voi kierrättää jäähdytettyä vettä lattialämmityspiirien tai fan coil-yksiköiden (FCU) kautta, mikä tarjoaa ympärivuotisen ilmastoinnin ilman erillisiä ilmastointilaitteita.
• Monen lähdejärjestelmän synergia:Suunniteltu kytkeytymään sulavasti lisälämmönlähteisiin, mukaan lukien aurinkokeräimet, kaasu- tai öljykattilat ja varalämmityselementit.

Tärkeimmät tekniset ominaisuudet ja tekniset kohokohdat

TheR290 lämpöpumppu lattialämmitykseenSisältää korkealaatuisia mekaanisia ja elektronisia komponentteja, jotka takaavat pitkän aikavälin vakauden ja yksinkertaisen toiminnanhallinnan:

• Laajennettu Low-Ambient-käyttö:Erityisesti suunnitellut matalan ympäristön mallit säilyttävät vakaan lämmitystehon ankarissa talvi-ilmastoissa, kun ulkolämpötila laskee.
• Viisi monipuolista käyttötilaa:Konfiguroitavissa vain lämmitykseen, lämmitys + käyttövesi, pelkkä jäähdytys, jäähdytys + lämmin vesi ja vain käyttövesi vastaamaan vuodenaikojen tarpeita.
• Muuttuvan kapasiteetin DC-invertteri:Sisältää ensiluokkaiset DC-invertterirotaatio- tai rullakompressorit (kuten Mitsubishi tai Panasonic), jotka on yhdistetty elektronisiin paisuntaventtiileihin tarkkaan kylmäainevirtauksen säätöön.
• Tehokas lämmönsiirto:Käyttää ruostumattomasta teräksestä valmistettua levylämmönvaihdinta, jolle on ominaista alhainen hydraulinen painehäviö, korkea lämpötehokkuus ja vahva korroosionkestävyys.
• ErP A++ -luokan sertifiointi:Sarjan valitut mallit ovat saavuttaneet ErP A++ -energialuokitukset, jotka on tarkastettu tiukkojen TÜV-testistandardien mukaisesti.
• Älykäs ohjausarkkitehtuuri:Varustettu mikroprosessoriohjaimella, jossa on intuitiivinen LCD-kosketusnäyttöliittymä, automaattinen itsediagnostiikka, sisäänrakennetut turvasuojat ja 3-tieventtiilin ohjauslähtö.
• Valinnainen Wi-Fi-yhteys:Mahdollistaa loppukäyttäjien ja huoltotiimien tarkkailla käyttötietoja, säätää lämpötilan asetusarvoja ja diagnosoida vikoja etänä erillisen mobiilisovelluksen kautta.
• Korroosionkestävä kotelo:Rakennettu kestävästä, säänkestävästä komposiittikotelosta, joka on suunniteltu kestämään pitkäaikaista altistumista suolalle, kosteudelle, lumelle ja UV-säteilylle.

Tekniset tiedot

Yksityiskohtaiset suorituskykyparametrit ja järjestelmäkokoonpanot vaihtelevat yksikkömalleittain. Alla on yleiskatsaus tämän tuotesarjan vakiotietoihin:

Split vs. Monblock -kokoonpanon valinta

Vastatakseen erilaisiin sivuston rajoituksiin, rakennusten asetteluihin ja alueellisiin ilmasto-olosuhteisiinR290 lämpöpumppu lattialämmitykseentarjotaan kahdessa erillisessä rakennemuodossa:

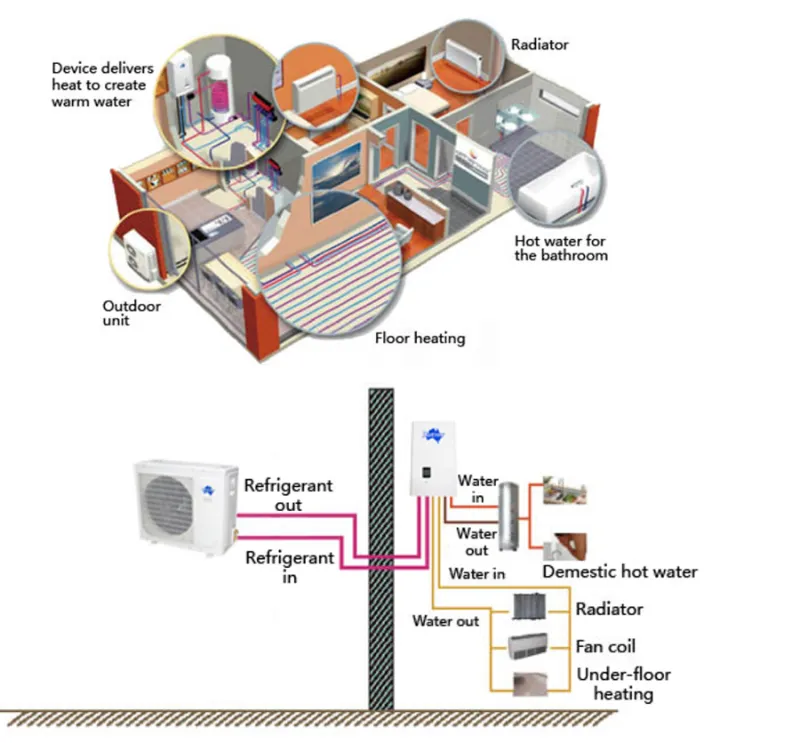

Jaettu järjestelmäarkkitehtuuri

Jaettu konfiguraatio jakaa lämpöpumpun ulkolauhdutusyksikköön ja sisähydrauliikkamoduuliin. Kaikki vettä kantavat komponentit asennetaan sisätiloihin mekaaniseen tilaan tai kodinhoitotilaan, mikä eliminoi kokonaan ulkoputkien jäätymisen riskin sähkökatkojen tai äärimmäisen talven jäätymisen aikana. Ulkoyksikössä on lumenkestävä ilmanottogeometria, kun taas sisäyksikössä on kompakti, kattilan vaihtokaappi, joka integroituu siististi olemassa oleviin lattian alle jakotukiin ja lämminvesivaraajiin.

Monoblock-järjestelmäarkkitehtuuri

Yksiosainen kokoonpano sisältää täydellisen jäähdytyspiirin ja hydraulipiirin yhden ulkokaapin sisällä. Tämä all-in-one-rakenne eliminoi kenttäkylmäaineputkistöiden tarpeen, virtaviivaistaa asennusta ja alentaa työvoimakustannuksia. Monoblock-yksiköitä voidaan tilata lisävarusteena tehdasasennetuilla hydraulikomponenteilla, kuten tasavirtavesikiertopumpulla, sisäisellä paisuntasäiliöllä ja ylimääräisellä varasähkölämmittimellä.

Hankkeen hakuskenaariot

JoustavuusR290 lämpöpumppu lattialämmitykseentekee siitä sopivan monenlaisiin uusiin rakentamis- ja jälkiasennusprojekteihin:

• Yksityisasunnot ja yhden perheen huvilat:Tarjoaa hiljaisen ja mukavan lattialämmityksen, kesäjäähdytyksen ja päivittäisen kuuman käyttöveden.
• Moniperhehuoneistot:Tarjoaa hajautettuja tai keskitettyjä vesilämmitys- ja kuumavesiratkaisuja.
• Kevyet liikerakennukset:Täyttää tilan ilmastointivaatimukset boutique-hotelleissa, pienissä toimistoissa, esittelytiloissa ja terveysasemilla.
• Hybridienergiaprojektit:Liitännät olemassa oleviin kaasukattiloihin tai aurinkolämpökeräimiin vähentämään riippuvuutta fossiilisista polttoaineista korjausprojekteissa.

Tekniset valinta- ja järjestelmäintegraatiotekijät

Optimaalisen tehokkuuden ja käyttöiän saavuttaminen edellyttää rakennuksen parametrien huolellista arviointia ennen laitteiden mitoitusta. Keskeisiä suunnittelutekijöitä ovat:

1. Suunniteltu lämmitys- ja jäähdytyskuorma:Laske huippuläpäisy- ja tunkeutumislämpöhäviöt paikallisissa ulkolämpötiloissa sen sijaan, että luottaisit nimellisneliöarvioihin.
2. Tuloveden tavoitelämpötila:Tarkista vaaditut menoveden lämpötilat laattalattiasilmukoille, tuuletinpattereille tai korkeammat vanhoille lämpöpattereille.
3. Hydronipiirin suojaus:Valitse split- tai monoblock-mallien välillä vallitsevan jäätymisriskin ja käytettävissä olevan sisäkasvien huonetilan perusteella.
4. LKV-tarpeen mitoitus:Saneettiset kuumavesivaraajat ja lämmönvaihtimen patteripinnat mitoitetaan päivittäisten kuumavesihuipun aikataulujen mukaan.

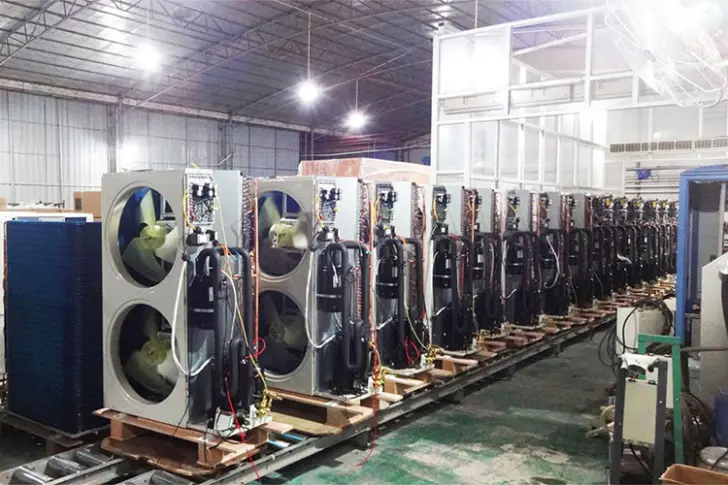

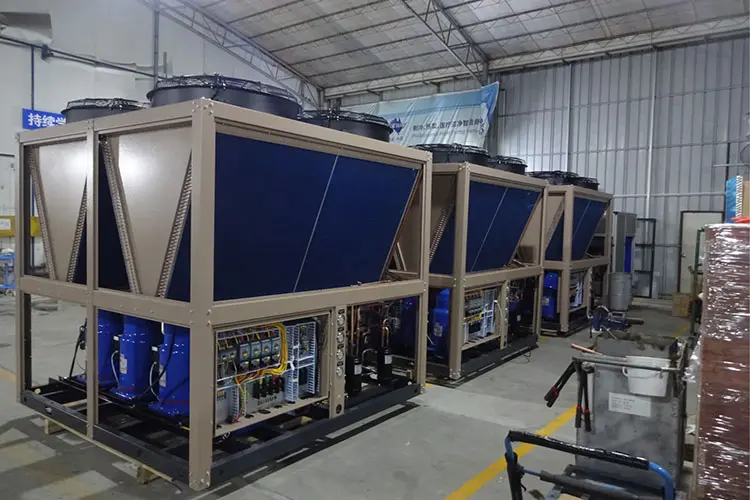

Valmistuksen tausta ja laadunvarmistus

Bluewaylla on erikoistunut LVI-kehitys- ja valmistuskeskus Shundessa, Foshanissa, Kiinassa. Lähes 30 vuoden valmistuskokemuksen tukemana Blueway on kehittänyt yli 1 000 alkuperäistä T&K-tuotetta ja toimittanut yli 10 000 menestyvää suunnitteluratkaisua maailmanlaajuisesti. Tuotteet valmistetaan tiukkojen laadunvalvontastandardien mukaisesti, ja ne sisältävät mikroprosessorin suojausalgoritmeja, jotka suojaavat kompressoreja ja vesisilmukoita jännitteen vaihteluilta, paineen poikkeavuuksilta ja jäätymiseltä. Blueway tarjoaa kattavat OEM-, OBM- ja ODM-palvelut, joita tukevat 24/7 online-tekninen tuki ja valtuutetut huoltokumppanit kaikkialla Euroopassa, Lähi-idässä, Pohjois-Amerikassa ja Etelä-Amerikassa.

Usein kysytyt kysymykset

Miksi R290-lämpöpumppu lattialämmitykseen on ihanteellinen matalan lämpötilan säteilyjärjestelmiin?

Hydronic lattialämmitys toimii tehokkaimmin alhaisemmissa menoveden lämpötiloissa. DC-invertterikompressori ja optimoitu lämmönvaihdinrakenne mahdollistavat lämpöpumpun toiminnan korkeimmalla tehokertoimella (COP) tällä alueella, mikä säästää merkittävästi energiaa perinteisiin lämmitysjärjestelmiin verrattuna.

Voidaanko tämä lämpöpumppu liittää olemassa oleviin kattiloihin tai aurinkolämpöjärjestelmiin?

Kyllä. Sisäänrakennettu mikroprosessoriohjain sisältää signaalilähdöt lisälämmityksen hallintaa varten, jolloin yksikkö voi toimia aurinkolämpöjärjestelmien, kaasukattiloiden tai varasähkölämmittimien rinnalla hybridienergiakokoonpanossa.

Mitä kompressori- ja pumppukomponentteja näissä yksiköissä käytetään?

Blueway integroi Mitsubishin tai Panasonicin kaltaisten merkkien vakiintuneet DC-invertteri- tai rullakompressorit yhdistettynä Wilon tai Shinoon korkean hyötysuhteen A-luokan kiertovesipumppuihin.

Tuetaanko kauko-ohjausta?

Kyllä. Paikallisen LCD-kosketusohjaimen lisäksi valinnaisen Wi-Fi-moduulin avulla käyttäjät ja järjestelmäintegraattorit voivat seurata käyttöolosuhteita, säätää veden tavoitelämpötiloja ja tarkastella järjestelmädiagnostiikkaa älypuhelinsovelluksen kautta.
