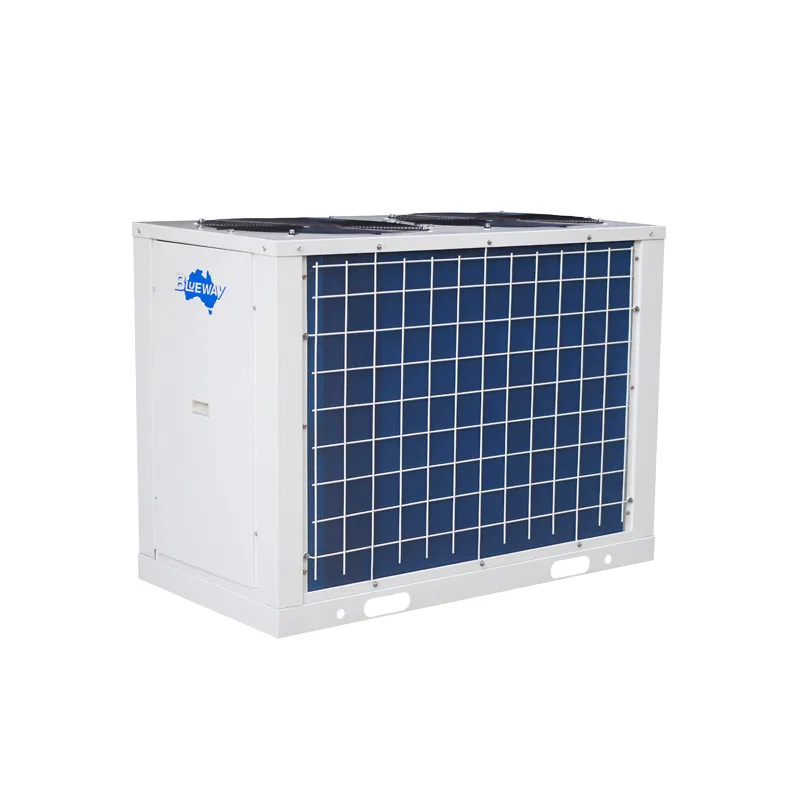

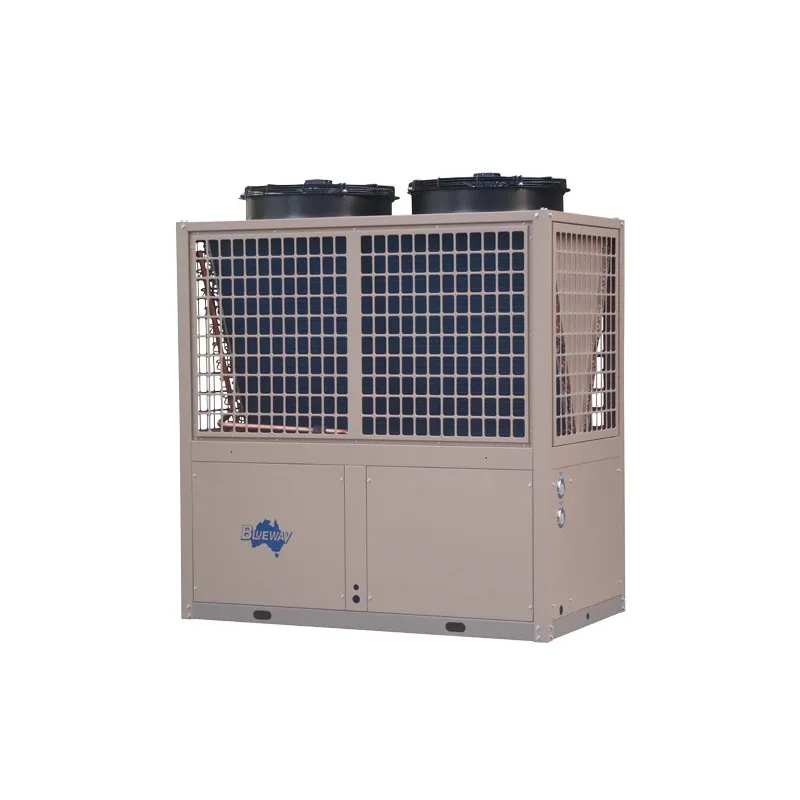

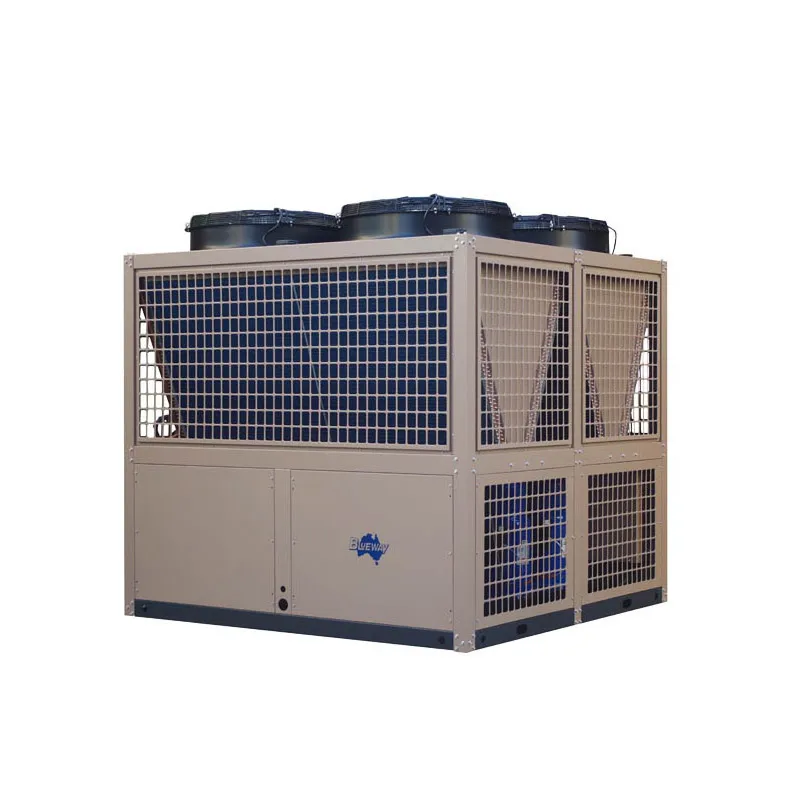

Ilmajäähdytteinen jäähdytin liikerakennuksiin

Bluewayn ilmajäähdytteinen jäähdytin liikerakennuksiin tilaa suoraan vakiintuneelta LVI-valmistajalta, jolla on yli 30 vuoden kokemus. Tehokkaat nestejäähdyttimet, jotka on suunniteltu vaativiin kaupallisiin tiloihin ja äärimmäisiin ympäristön lämpötiloihin 53 °C asti, tarjoavat alhaisen GWP:n kylmäaineita, edistyneen BAS-integroinnin, erittäin hiljaisen toiminnan ja alhaiset elinkaarikustannukset toimistotorneissa, hotelleissa ja kouluissa.

Kaupallisten projektien kehittäjille, EP:n konsulttiinsinööreille ja laitosjohtajille on tärkeää löytää jäähdytyslaitos, joka tasapainottaa energiatehokkuuden, äärimmäisen ilmastonsietokyvyn ja helpon huollon. Alla on suunnitteluun keskittyvä hankintaopas Bluewayn ilmajäähdytteiselle liikerakennusten jäähdyttimelle, joka on suunniteltu auttamaan sinua tekemään tietoon perustuvan päätöksen seuraavaa rakennuksen infrastruktuuriprojektia varten.

Mikä on ilmajäähdytteinen jäähdytin ja miten se eroaa vesijäähdytteisistä järjestelmistä?

Ilmajäähdytteinen jäähdytin on keskusjäähdytysyksikkö, joka poistaa lämpöä nesteestä (yleensä vedestä tai glykoliseoksesta) höyry-puristussyklin kautta ja hylkää lämmön suoraan ympäröivään ulkoilmaan ripakourujen ja aksiaalipuhaltimien kautta. Toisin kuin vesijäähdytteiset järjestelmät, jotka vaativat jäähdytystorneja, lauhdutinvesipumppuja ja kemiallisia vedenkäsittelysilmukoita, ilmajäähdytteinen järjestelmä toimii itsenäisenä ulkoyksikkönä.

Ilmajäähdytteisten ja vesijäähdytteisten järjestelmien toiminnallisten erojen ymmärtäminen on tärkeää varhaisen vaiheen LVI-arkkitehtuurin suunnittelussa:

Ilmajäähdytteiset järjestelmät (Blueway Design)

Vedenkulutus: Nolla vedenkulutusta lämmön hylkäämiseen. Tämä on ihanteellinen kuiville alueille, aavikkoympäristöille tai kaupunkikunnille, joissa on korkeat vesimaksut tai vesirajoitukset.

Infrastruktuuri ja asennus: Kompakti, plug and play -jalanjälki. Eliminoi ulkoisten jäähdytystornien, lauhdutinpumppujen, vedenkäsittelylaitosten ja sisäisen mekaanisen huonetilan tarpeen lauhdutuslaitteille.

Ylläpitokustannukset: Huomattavasti pienempi jatkuva huolto. Eliminoi jäähdytystornin hilseilyyn, biologiseen kontaminaatioon, legionellatestaukseen ja kemikaalien annosteluun liittyvät riskit.

Soveltuu parhaiten: Katto- tai maanpinnan asennuksiin liikerakennuksissa, hotelleissa, toimistotorneissa, sairaaloissa ja kouluissa, erityisesti trooppisilla tai niukasti vesistöillä olevilla alueilla.

Vesijäähdytteiset järjestelmät

Vedenkulutus: Suuri jatkuva vedenhävikki haihtumisen ja jäähdytystornissa tapahtuvan puhalluksen vuoksi.

Infrastruktuuri ja asennus: Vaatii erillisen mekaanisen sisätilan, monimutkaiset lauhdutinputket, ulkoiset jäähdytystornit ja pumppuinfrastruktuurin.

Ylläpitokustannukset: Huollon monimutkaisuus vaatii jatkuvaa vesikemian seurantaa, mekaanista tornihuoltoa ja säännöllistä putken kalkinpoistoa.

Bluewayn ilmajäähdytteisen jäähdyttimen valitseminen liikerakennuksiin antaa tilojen omistajille mahdollisuuden alentaa asennuskustannuksia, yksinkertaistaa jatkuvaa kunnossapitoa ja eliminoida vedenkulutuksen kokonaan tinkimättä jäähdytyksen vakaudesta.

Tehokkaat Scroll-kompressorit, joissa on alan johtava COP

Energiankulutus on yli 70–80 % kaupallisen jäähdyttimen elinkaaren kokonaiskustannuksista. Rakennuksen tiukkojen energiatavoitteiden saavuttamiseksi ja käyttökustannusten minimoimiseksi Blueway varustaa kaupalliset jäähdytyslaitteet teollisuustason korkean hyötysuhteen rullaus- ja ruuvikompressorilla, jotka on yhdistetty optimoituihin lämmönvaihtimiin.

Tärkeimmät tekniset tekijät, jotka ohjaavat alan johtavaa suorituskykykerrointa (COP) ja Seasonal Energy Efficiency Ratiota (SEER), ovat:

Edistyksellinen kompressoritekniikka: Tarkasti suunnitelluissa rullakompressoreissa on monivaiheinen tai portaaton tehomodulaatio, jonka ansiosta jäähdytin voi säätää tehoa dynaamisesti vastaamaan rakennuksen vaihtelevia jäähdytyskuormia.

Optimoitu nestedynamiikka: Tehokkaat vaippa-putki- tai juotetut levylämmönvaihtimet optimoivat kylmäaineen ja veden välisen lämmönsiirron minimaalisella painehäviöllä, mikä vähentää kompressorin virrankulutusta.

Elektroniset paisuntaventtiilit (EEV): Tarkka elektroninen kuristus varmistaa optimaalisen kylmäaineen tulistuksen hallinnan laajalla kuormitusalueella ja maksimoi tehokkuuden osakuormituksen aikana.

Säädettävänopeuksiset lauhdutinpuhaltimet: Mikroprosessoriohjatut aksiaalipuhaltimet skaalaavat dynaamisesti puhallinnopeuksia ulkolämpötilan ja lauhdutuspaineen perusteella, mikä vähentää loispuhaltimen energiankulutusta ruuhka-aikojen ulkopuolella.

Tarjoamalla korkean täys- ja osakuormatehokkuuden, Bluewayn jäähdyttimet vähentävät merkittävästi liikekiinteistötoimintojen kuukausittaisia ​​käyttökustannuksia.

Luotettava jäähdytysteho -15°C - 52°C

Äärimmäisissä sääolosuhteissa toimivat kaupalliset tilat vaativat jäähdytysyksiköitä, jotka on suunniteltu kestämään suurta lämpörasitusta ilman, että korkeapainehälyttimet laukeavat tai kapasiteetti heikkenee. Trooppisilla alueilla, kuten Lähi-idän Persianlahden alueella, kesän ympäristön lämpötilat nousevat rutiininomaisesti yli 50 °C:een, mikä lämmittää katolla olevat vesisäiliöt ankarille tasoille. Sitä vastoin pohjoiset alueet vaativat vakaata toimintaa kylmempien kausien aikana.

Liikerakennusten ilmajäähdytteinen Bluewayn jäähdytin on erityisesti rakennettu äärimmäisen ilmaston kannalta, ja se toimii luotettavasti ympäristöolosuhteissa -15 °C - 52 °C (ja räätälöidyt mallit 53 °C:seen asti):

High-Ambient Tropical Engineering: Ylisuuret lauhduttimen lämmönsiirtopinnat, erittäin staattiset aksiaalipuhaltimet ja raskaat trooppiset kompressorit estävät järjestelmän sammumisen äärimmäisten yli 50 °C:n kesähelteillä.

Kaksoiskäyttömahdollisuus: Blueway tarjoaa erilliset tekniset konfiguraatiot sekä kotitalouksien jäähdytettyyn vesijäähdytykseen (joka laskee kohonneen kattosäiliön veden turvalliselle kodin tasolle) että vakioilmastointisovelluksiin, jotka tarjoavat tarkan alhaisen lähtöveden lämpötilan aina 7 °C:een asti vesikiertoisille tuuletinpatteri- ja ilmankäsittelyverkoille.

Korroosionestopinnoitteet: Lauhdutinkelat ovat saatavilla erikoistuneilla Gold Fin-, Blue Fin- tai Hydrofobisilla korroosionestokäsittelyillä, jotka kestävät suola-ilma-korroosiota rannikkoalueilla, hiekan kulumista autiomaassa ilmastossa ja teollisuuden ilmansaasteita.

Integroitu monisuoja-arkkitehtuuri: Automatisoidut suojajärjestelmät valvovat korkeaa/matalaa kylmäaineen painetta, kompressorin ylikuormitusta, vaihejärjestystä, veden virtaustilaa ja jäätymisenestoolosuhteita varmistaakseen jatkuvan käyttöajan.

Tulevaisuuden turvaa rakennuksesi matalan GWP:n kylmäaineilla ja ympäristöystävällisellä rakennuksella

Maailmanlaajuiset ympäristömääräykset ja vihreät rakennusstandardit (kuten LEED, BREEAM ja WELL) edistävät siirtymistä kohti matalan ilmaston lämpenemispotentiaalin (GWP) kylmäaineita ja kestäviä LVI-järjestelmiä. Ympäristöystävällisen jäähdyttimen valitseminen suojaa rakennusomaisuutta ennenaikaiselta säännösten vanhentumiselta ja kalliilta vaiheittaisilta jälkiasennuksilta.

Blueway on sitoutunut ympäristöystävälliseen lämpöinnovaatioon ja tarjoaa monipuolisia kylmäainealustoja, jotka on räätälöity alueellisten markkinoiden mandaattien mukaan:

Ympäristöystävälliset kylmäainevaihtoehdot: Saatavilla on R290- (propaani), R32- ja tehokkaat R410a-vaihtoehdot, jotka ovat kansainvälisten ilmastodirektiivien ja asteittainen vähentämisaikataulujen mukaisia.

LEED & Green Building Alignment: Korkea kausiluonteinen energiatehokkuus yhdistettynä matalaan kylmäainepanostukseen auttaa projekteja ansaitsemaan arvokkaita pisteitä vihreiden rakennusten sertifiointeja varten.

Nolla otsonikatoa: Kehittyneet kylmäaineet eliminoivat otsonikatopotentiaalin (ODP) ja vähentävät suoria ja epäsuoria hiilidioksidipäästöjä jäähdyttimen koko käyttöiän ajan.

Integroimalla alhaisen GWP:n Bluewayn ilmajäähdytteisen jäähdyttimen liikerakennuksiin kiinteistökehittäjät voivat turvata lämpöinfrastruktuurinsa tulevaisuuden kannalta ja noudattaa yrityksen ESG-sitoumustavoitteita.

Täydellinen kattoasennuksiin kaupunkien liiketiloissa

Kaupunkien kaupalliset rakenteet kohtaavat ahtaita tilarajoituksia ja tiukat kunnalliset äänenvaimennusmääräykset. Kattolaitteiden on tarjottava suuri kapasiteetti minimaalisen rakenteellisen jalanjäljen sisällä pitäen samalla toiminnan äänitasot hyväksyttävien akustisten rajojen sisällä toimiston asukkaille, hotellivieraille ja naapurikiinteistöille.

Blueway vastaa näihin tila- ja äänitekniikan haasteisiin älykkään rakennesuunnittelun avulla:

Optimoitu modulaarinen jalanjälki: Kompaktit kaapin mitat ja rakenteellinen painon jakautuminen mahdollistavat helpon asennuksen tavallisille kaupallisille kattotasoille, kohotetuille mekaanisille tasoille tai ahtaille maanpinnan tason laitepihoille.

Hiljainen akustinen rakenne: Hitaat, aerodynaamiset aksiaalipuhaltimen siivet, äänieristetyt kompressorin kotelot ja tärinää vaimentavat kumi- tai jousieristyskiinnikkeet minimoivat ilmamelun ja rakenteellisen tärinän siirtymisen.

Rakenteellinen jäykkyys ja kestävyys: Raskaat galvanoidut teräskaapit, joissa on sähköstaattisesti levitetty jauhemaali, kestävät ankaria sääolosuhteita, UV-säteilyä ja ulkoisia mekaanisia iskuja.

Etävalvonta ja yksinkertaistettu ylläpito

Nykyaikainen kiinteistönhallinta edellyttää reaaliaikaista toiminnan näkyvyyttä ja älykästä ohjausta. Blueway varustaa jäähdyttäjänsä patentoiduilla mikrotietokoneen ohjausalustalla, joka on suunniteltu saumattomaan integrointiin olemassa oleviin rakennusautomaatiojärjestelmiin (BAS) tai itsenäisiin älykkäisiin valvontajärjestelmiin.

BAS- ja BMS-integraatio: Standardit RS485-tietoliikenneliitännät, joissa on natiivi Modbus-protokollatuki, mahdollistavat täydellisen integroinnin keskitettyjen rakennuksen ohjauslaitteiden kanssa automatisoitua ajoitusta, kuormitusvaihetta ja vikailmoituksia varten.

Älykkäät mikroprosessoriohjaimet: Kosketusnäytölliset ihmisen ja koneen väliset liitännät (HMI) tarjoavat intuitiivisen pääsyn järjestelmän toimintaparametreihin, veden tulo-/poistolämpötiloihin, käyttötunteihin ja hälytyshistoriaan.

Etädiagnostiikka ja Wi-Fi-ominaisuus: Älykäs Wi-Fi-valvonta mahdollistaa ulkopuolisen teknisen seurannan, automaattiset vikadiagnostiikkakoodit ja etävianmäärityksen, mikä vähentää kenttäpalveluiden huomioita.

Huoltoystävällinen kaapin asettelu: Saranoidut huoltopaneelit, pikalukitusventtiilit ja loogisesti järjestetyt sähkökotelot yksinkertaistavat rutiinisuodattimen tarkastusta, sähkölinjojen tarkastuksia ja käämien puhdistusta.

Miksi valita Blueway kaupalliseksi jäähdytyskumppaniksi?

Kaupallisen jäähdytyslaitoksen valinta on pitkän aikavälin pääomasijoitus. Kumppanuus Bluewayn kanssa varmistaa, että laitoksesi saa korkealaatuisten laitteiden lisäksi myös luotettavan päästä päähän -teknisen tuen ja mukautetun valmistuksen joustavuuden.

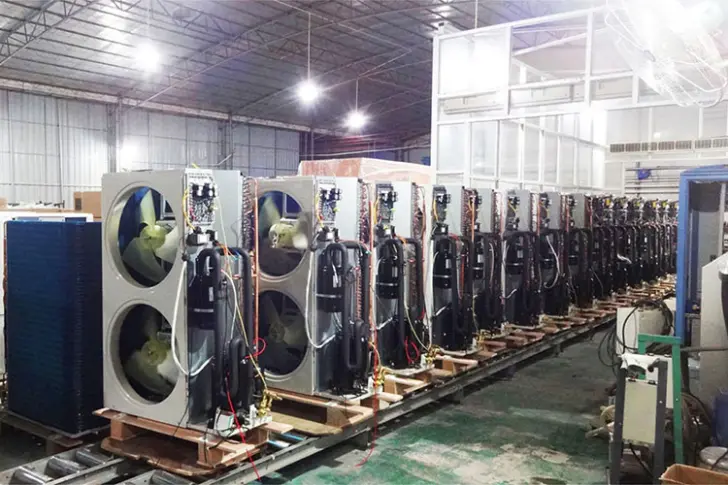

• Yli 30 vuoden valmistusasiantuntemus:Vuonna 1993 Shundessa, Foshanissa - Kiinan johtavassa LVI-valmistuskeskuksessa - perustettu Blueway tuo kolmen vuosikymmenen erikoiskokemuksen nestejäähdytys- ja -lämmityskokemukseen.
• Globaali jalanjälki yli 40 maassa:Energiaa säästäviin LVI-järjestelmiimme luottavat kaupalliset asiakkaat, luksushotelliketjut ja suunnittelukonsultit kaikkialla Euroopassa, Lähi-idässä, Aasiassa ja Amerikassa.
• Vahva T&K ja älykäs innovaatio:Omat tutkimus- ja kehityskeskukset kehittävät jatkuvasti omia mikrotietokoneidemme valvontaohjelmistoja, jäähdytyspiirin logiikkaa ja lämpötehokkuutta.
• Täydelliset OEM-, ODM- ja OBM-ominaisuudet:Tarjoamme räätälöityjä teknisiä ratkaisuja, räätälöityjä kaappisuunnitelmia, räätälöityä ohjauslogiikkaa ja korroosionestopaketteja asiakkaan vaativien vaatimusten mukaisesti.
• Nopea tekninen ja huoltopalvelu:Omistautuneet insinööritiimit varmistavat nopeat kyselyvastaukset, ammattimaiset kuormituslaskelmat, etädiagnosiikan ja pitkäaikaisen varaosatuen.

Usein kysytyt kysymykset

Q1: Kuinka määritän liikerakennukseni oikean jäähdytyskapasiteetin?

V: Mitoitus edellyttää huippulämpöhyötyjen laskemista rakennuksen vaipan eristyksen, neliömetrin, käyttökuormituksen, valaistuksen, laitteiden lämmönlisäyksen, raitisilman ilmanvaihdon määrän ja paikallisen ilmaston suunnittelulämpötilojen perusteella. Standardi lämmönsiirron mitoitusyhtälö on Q = m × Cp × ΔT (missä Q on jäähdytyskuorma, m on veden massavirta, Cp on ominaislämpö ja ΔT on veden lämpötilaero). Bluewayn suunnittelutiimi tarjoaa yksityiskohtaisen lämpökuormitusanalyysin ja ohjelmiston mitoitustuen projekteillesi.

Q2: Mikä on Bluewayn kaupallisen ilmajäähdytteisen jäähdyttimen keskimääräinen odotettu käyttöikä?

V: Säännöllisillä rutiinihuolloilla (kuten neljännesvuosittainen käämin puhdistus, sähköliitäntöjen tarkastukset ja kausittaiset nestetarkastukset) korkealaatuinen Bluewayn ilmajäähdytteinen liikerakennusten jäähdytin on suunniteltu kestämään 15–20 vuotta.

Q3: Mikä on tyypillinen taloudellinen takaisinmaksuaika, kun päivität tehokkaaseen Blueway-jäähdyttimeen?

V: Korkean COP:n kierrekompressorien ja muuttuvanopeuksisten tuulettimen säätimien tuomien energiansäästöjen ansiosta vanhan tehottoman jäähdytyslaitoksen vaihtaminen tuottaa tyypillisesti pääomasijoitusten täyden taloudellisen takaisinmaksun 2–4 vuodessa riippuen paikallisista sähkönsiirtohinnoista ja käyttötunneista.

Q4: Mitä OEM-, ODM- ja mukautettuja suunnittelupalveluita Blueway tarjoaa?

V: Hyödyntämällä 30 vuoden valmistuskokemusta ja vahvaa sisäistä T&K-kapasiteettia Shundessa, Foshanissa, Blueway tarjoaa kattavat OEM-, OBM- ja ODM-palvelut. Räätälöimme kaapin värit, mitat, kylmäainetyypit, ohjauslogiikan ja korroosionestokäsittelyt vastaamaan erityisiä tarjousvaatimuksia.
